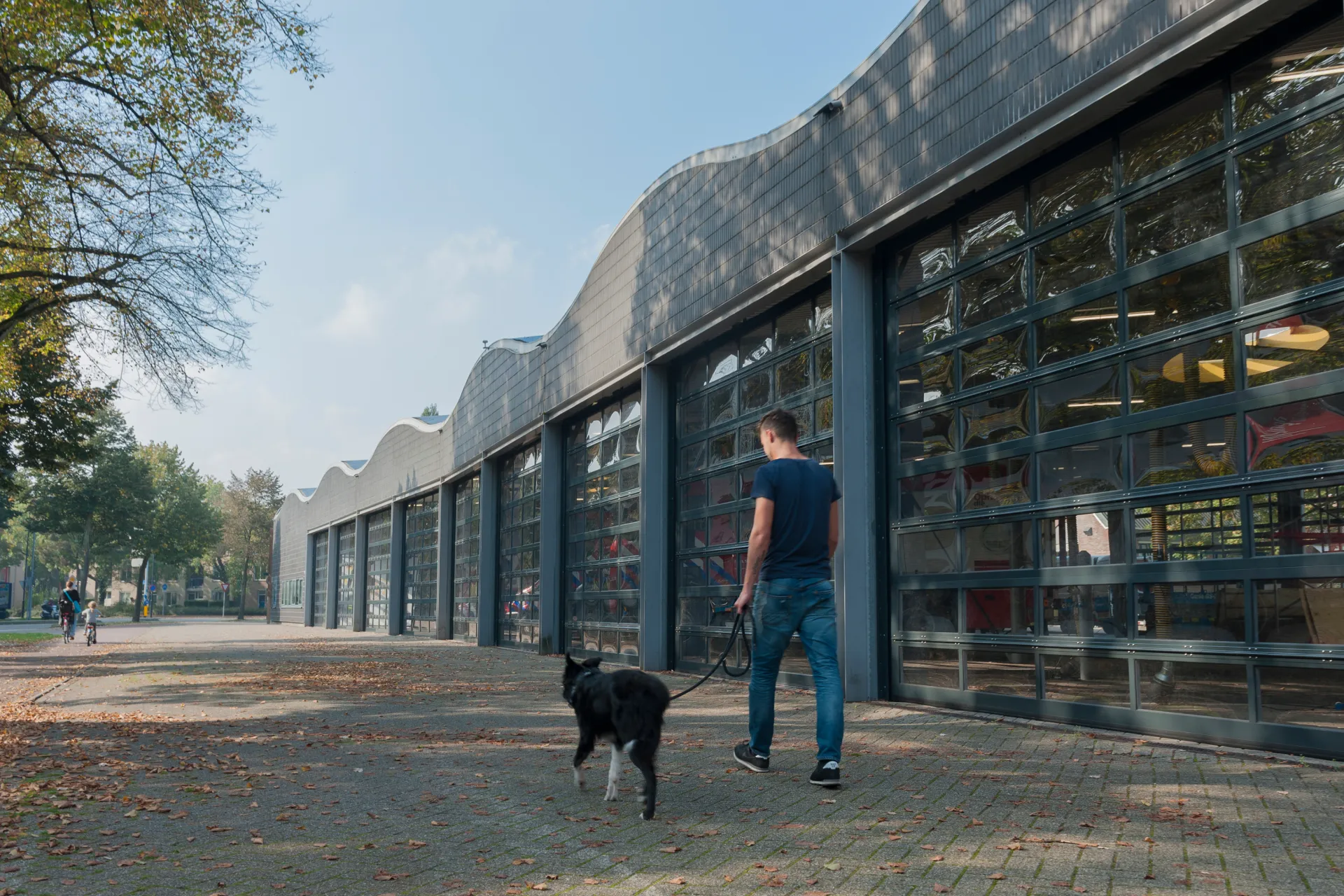

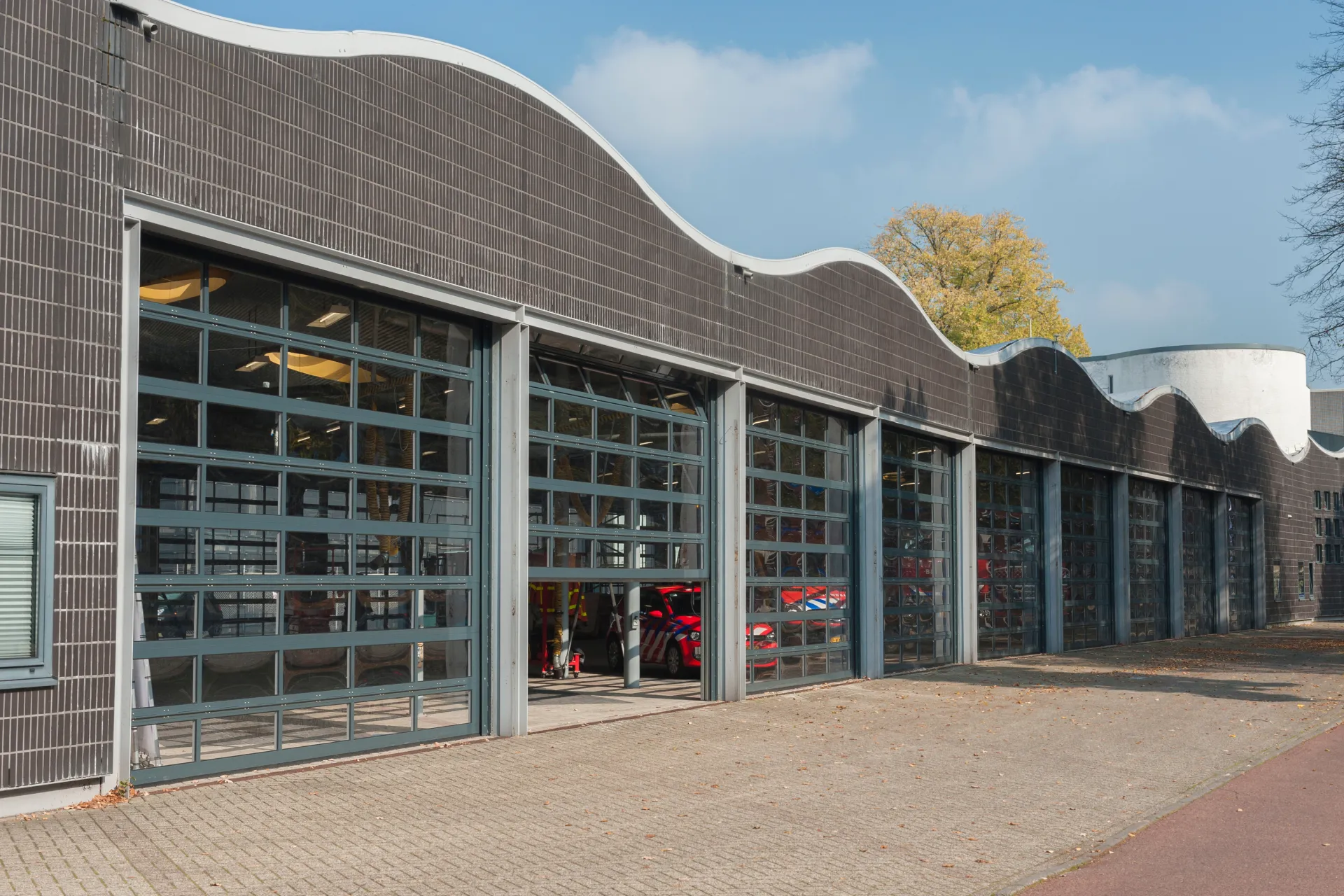

Cube staví na hliníkovém systému A40, který je lehký, pevný a nabízí téměř neomezené možnosti prosklení. Díky tomu lze vytvořit vrata s maximálním přísunem denního světla a reprezentativním vzhledem, který se hodí pro moderní komerční i průmyslové objekty.

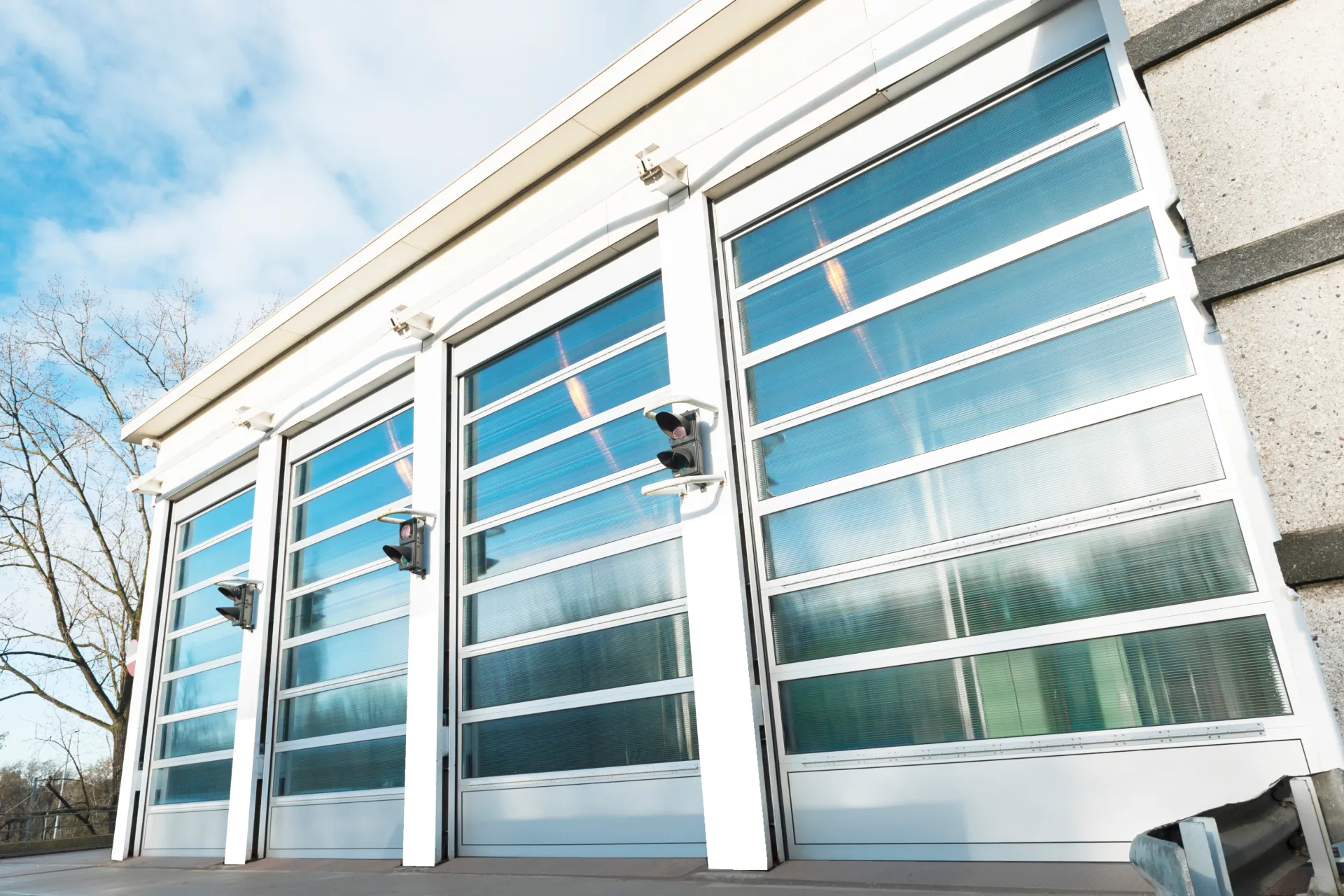

Elegantní hliníkový panel s možností plného nebo částečného prosklení. Vyniká stabilitou, dlouhou životností a možností sladění s architekturou objektu díky široké nabídce barevných a povrchových úprav. Prosklené výplně navíc zvyšují bezpečnost provozu a estetickou hodnotu budovy.
Klíčové výhody Cube
Technické parametry
A40 Cube |
|
|---|---|
|
Panel a vzhled |
|
| Tloušťka panelu | 40 mm (hliníkový rám s možností výplní) |
| Konstrukce panelu | Hliníkový rám A40, volitelné výplně (sklo, akrylát, perforovaný hliník, hladké panely) |
| Povrchová úprava | Eloxovaný nebo lakovaný hliník, možnost práškového lakování v odstínech RAL |
| Možnosti prosklení | Jednoduché / dvojité akrylátové zasklení, bezpečnostní sklo, čiré nebo tónované |
|
Rozměry a kapacita |
|
| Max. šířka | 6 000 mm |
| Max. výška | 5 000 mm |
| Max. plocha | 18 m2 |
| Max. hmotnost | cca 250 kg (dle výplně) |
| Rychlost otevírání | 0,25 – 0,30 m/s (v závislosti na pohonu) |
| Životnost pružin | ≥ 25 000 cyklů (volitelně až 50 000) |
|
Bezpečnost a izolace |
|
| Tepelný odpor (U-hodnota) | cca 4,0 W/m2K (závisí na typu výplně) |
| Zvuková izolace | Až 25 dB (dle zasklení) |
| Odolnost proti větru (EN 12424) | Třída 3 |
| Vodotěsnost (EN 12425) | Třída 3 |
| Vzduchotěsnost (EN 12426) | Třída 2 |
| Odolnost proti korozi | RC3 |
| Odolnost proti UV záření | RUV4 |
| Požární klasifikace | Není určena jako požárně odolné (volitelně speciální zasklení EI2 30) |
| Provozní teplota | -20 °C až +60 °C |
| Bezpečnostní prvky | Fingersafe, volitelně světelné závory a bezpečnostní hrana |
|
Komponenty a provoz |
|

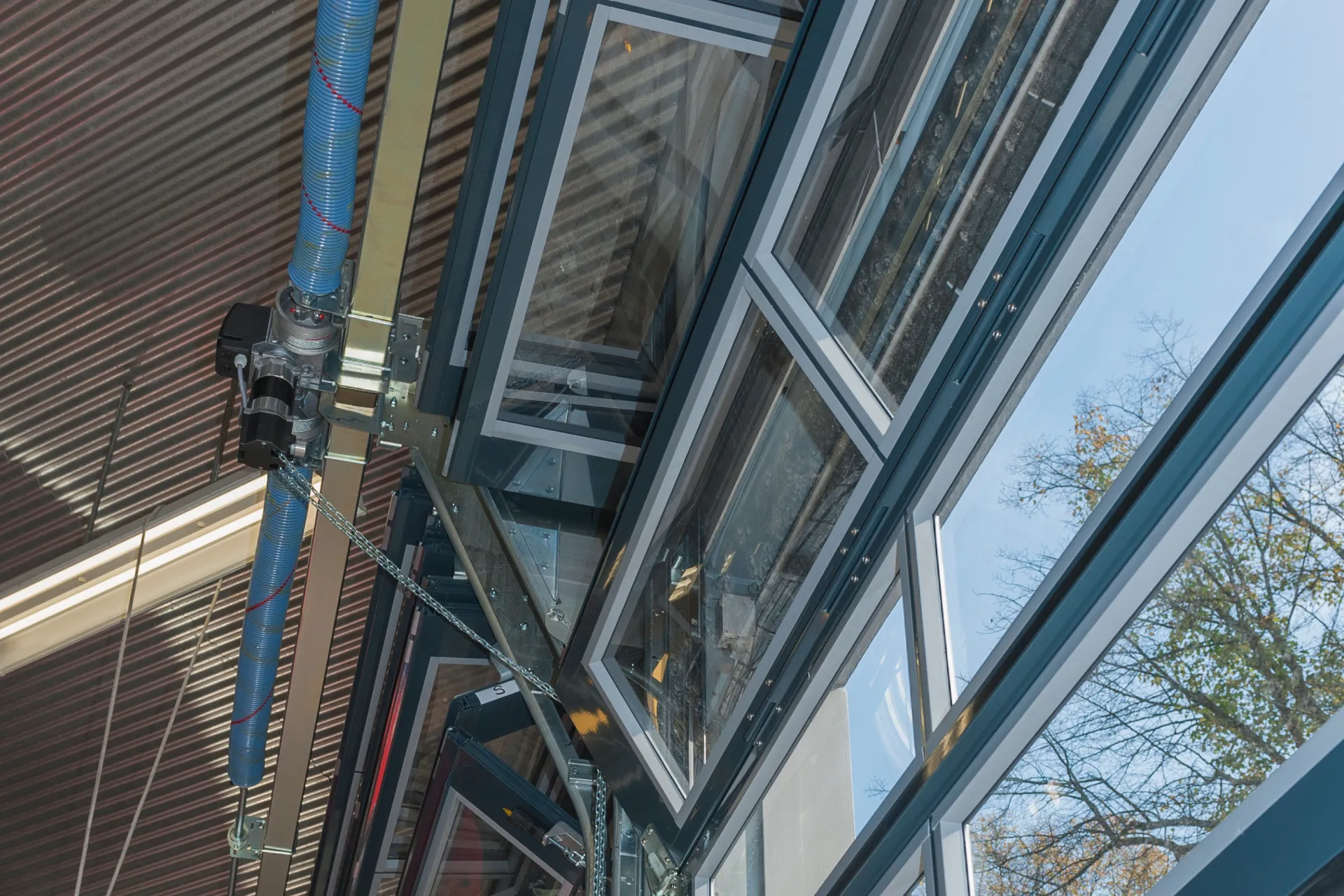

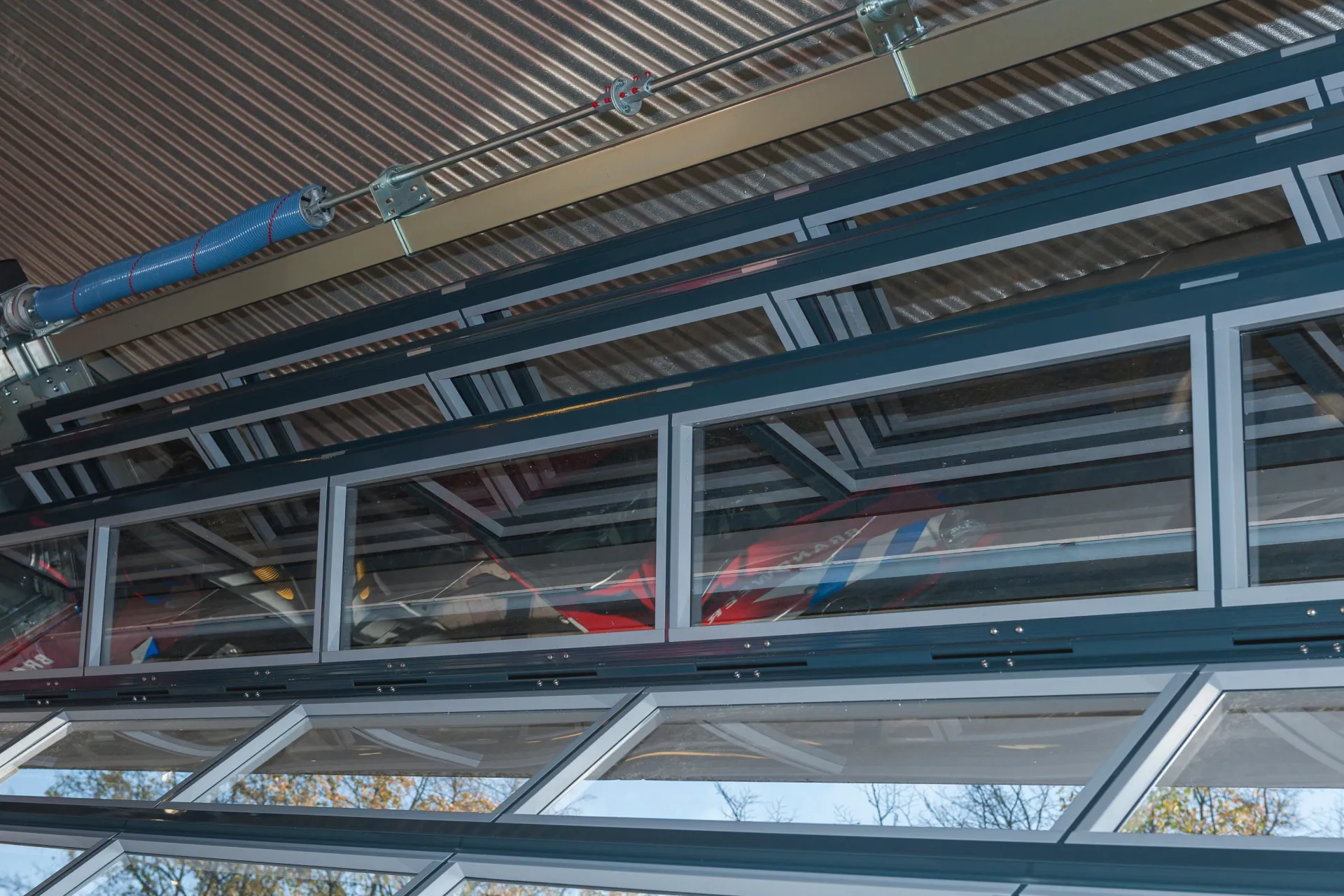

| Kolejnicový systém | Skládací systém Cube – ideální pro objekty s omezeným prostorem (min. nadpraží 200 mm) |
| Pohony | Kompatibilní s Pro-Line CND1 a CND2 |
| Pružiny | Torzně vyvážené, testované na min. 25 000 cyklů |
| Možnosti ovládání | Tlačítkové ovládání, dálkové ovladače, integrace do EPS/BMS systémů |
|
Ostatní |
|
| Integrace dveří a oken | Možnost integrovaných dveří nebo prosklených sekcí |
| Spotřeba energie | Nízká – lehká konstrukce minimalizuje nároky na pohon |
| Záruka | 10 let na panely, 5 let na mechanické díly |
Dokumenty ke stažení
Podrobné katalogy a technické specifikace ke stažení

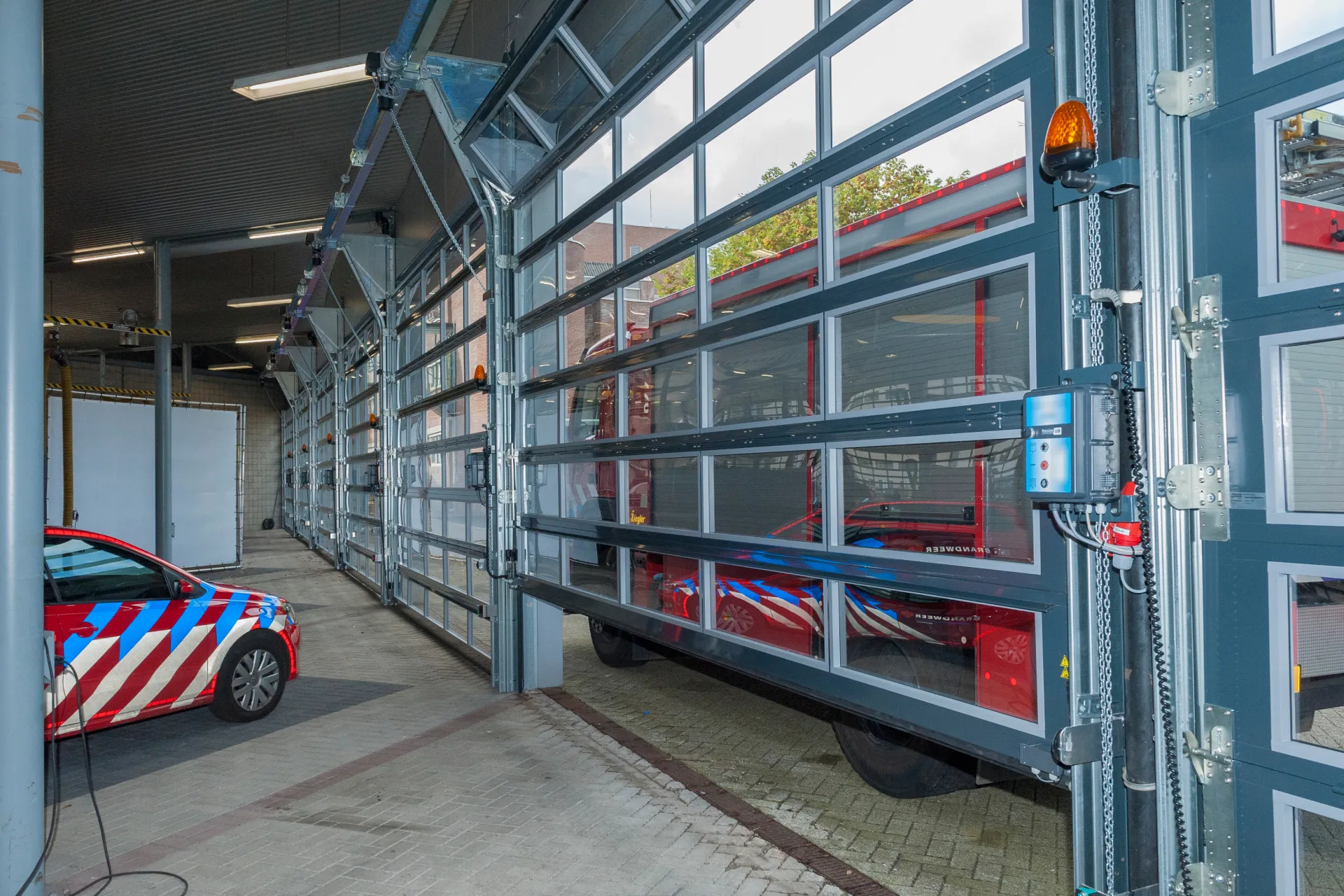

Ideální řešení pro prostory s omezenou hloubkou
Systém Cube nabízí kompaktní skládací konstrukci, která umožňuje instalaci i tam, kde běžná sekční vrata nejsou možná. Maximální flexibilita designu s hliníkovými panely a široká škála výplní dělají z Cube moderní a funkční řešení pro průmyslové i komerční objekty.
